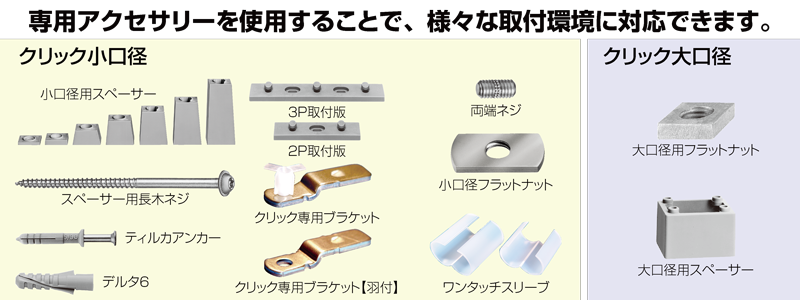

小口径 アクセサリー

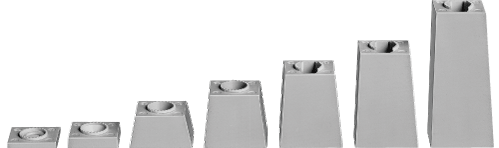

小口径用スペーサー
パイプの支持高さを任意に調整することができます。スペーサーを使用し、レベル調整が可能です。
ブロックのように積み重ねて使用することも可能です。
| 高 さ | 底辺寸法 | 色 | 材 質 |
|---|---|---|---|
| 2.5mm | 20 x 24 | L.G.：D.G. | ポリアミド6 |
| 5.0mm | 20 x 24 | L.G.：D.G. | ポリアミド6 |
| 15.0mm | 20 x 30 | L.G.：D.G.：黒 | ポリアミド6 |
| 25.0mm | 20 x 30 | L.G.：D.G.：黒 | ポリアミド6 |
| 35.0mm | 20 x 30 | L.G.：D.G.：黒 | ポリアミド6 |
| 45.0mm | 20 x 30 | L.G.：D.G.：黒 | ポリアミド6 |
| 65.0mm | 20 x 30 | L.G.：D.G.：黒 | ポリアミド6 |
| 85.0mm | 20 x 50 | L.G.：D.G.：黒 | ポリアミド6 |

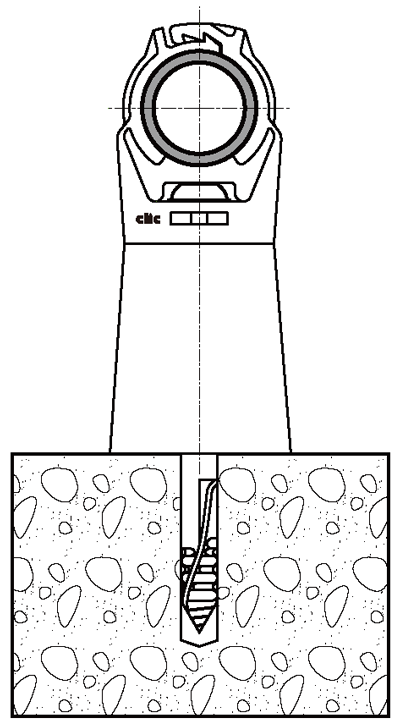

スペーサー用座金付き 長木ネジ（トルクスネジT-25）
スペーサー使用時に便利な長い特殊ネジを準備しました。
締め付け効率の高いトルクスボルトを採用。ネジ長さの目安としては
clic-36以下のサイズは スペーサー高さ＋40mm＋Ｆ寸法
clic-40以上のサイズは スペーサー高さ＋45mm＋Ｆ寸法
を基準にご選択ください。
又、実際の取付条件等により異なりますので、その都度、寸法を確認の上お選びください。
アンカー打ちの場合はプラスティックアンカー（DELTA6）を取付け ＋ドライバーでねじ込んでください。
トルクスネジ用ドライバー、又はビットを御使用ください。
| サイズ（T-25） | 材 質 |
|---|---|
| φ4.5mm x 40mm | ステンレス |
| φ4.5mm x 50mm | ステンレス |
| φ4.5mm x 70mm | ステンレス |
| φ4.5mm x 80mm | ステンレス |
| φ4.5mm x 90mm | ステンレス |
| φ4.5mm x 110mm | ステンレス |
| φ4.5mm x 125mm | ステンレス |
| φ4.5mm x 135mm | ステンレス |

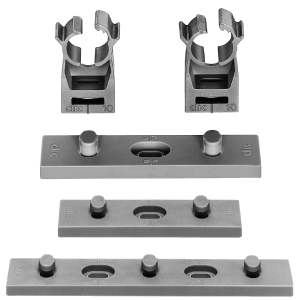

クリック専用 取付版 2P・3P
クリックを差し込んで90°回転するだけで、取付けも交換もワンタッチで完了。
取付ピッチは40mm。取付けは、ビス・ボルト・ネジ・ティルカアンカー等に対応します。
取付穴径は、4.5mm x 8mmの長丸穴です。
ネジは4mmをご用意ください。
※取付板とクリックをセットし、下向き荷重でご使用の場合、適正荷重は15kg以内です。
| サイズ | 色 | 材 質 | |
|---|---|---|---|
| 2P | 70 x 20 x 5 | L.G.：D.G. | ポリアミド6 |
| 3P | 110 x 20 x 5 | L.G.：D.G. | ポリアミド6 |

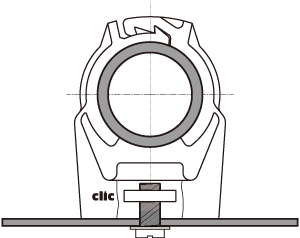

フラットナット
クリック本体のスロットに差し込むと裏側から
M6、M8のネジで固定できます。
クリック小口径の全サイズに共通になります。
※M8につきましては、clic-32 ～ 59までに対応しています。
| サイズ | 材 質 |
|---|---|
| M6 | 鉄、亜鉛メッキ |
| M6 | ステンレス |
| M8 | 鉄、亜鉛メッキ |

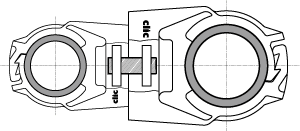

両端ネジ
フラットナットと組み合わせることでクリック同士を繋ぎ、パイプとパイプを固定できます。又、パイプ電線等を既設配管を利用して固定できます。
クリック小口径サイズ（clic-8 ～ 59）まで兼用出来る為、サイズ毎に部品サイズを変える必要はありません。
| サイズ | 材 質 |
|---|---|
| M6 | 鉄、亜鉛メッキ |
| M6 | ステンレス |
ティルカアンカー（ネジ付プラスティックアンカー）
特殊＋ネジがインサート済みのアンカーです。
クリック本体の他、ブラケット、取付板に適合しています。固定するときはハンマーで打ち込みOK。外すときは＋ドライバーで簡単に取り外せます。
下穴径：5mm 深さ：35mm
| 名 称 | 材 質 |
|---|---|
| TILCA | ― |
デルタ6（DELTA6）プラスティックアンカー
スペーサー用座金付き 長木ネジに適合したプラスティックアンカーです。
4.5φ首下40mm以上で使用可能です。
下穴径：6mm 深さ：40mm
※DELTA6使用時に打込み施工を行うとアンカーのピラーが開きませんので、必ずねじ込んでください。
| 名 称 | 材 質 |
|---|---|
| DELTA6 | ポリアミド |
ワンタッチスリーブ
ワンタッチスリーブは、これまでクリックの弱点であった外径が柔らかい材質のパイプを固定する手段として開発されました。
メリットとしてクリックとの併用により、保温材全体を包むように、しっかりと固定、保持しますから保温材を傷めず、断熱係数の変化が起こりにくいため、保温効果を損ねません。更に、固定後も位置をスライドして、パイプの張り等の微調整が可能です。
従来のサドル、Ｕ-ボルト等の固定方法では保温材の変形、固定したら動かせない等の問題を解決しました。
保温材外径１８mm～２８mmと２８mm～３８mmの２サイズを準備しました。特注により、スライドの幅の大きい、スリーブの長いものも製作可能です。
| 名 称 | 全 長 | 材 質 |
|---|---|---|
| ワンタッチスリーブ小 | 40mm | ポリプロピレン |
| ワンタッチスリーブ大 | 50mm | ポリプロピレン |
| 保温材厚 | 架橋ポリエチレン管呼び径 | 外径 | clic対応サイズ | スリーブサイズ |
|---|---|---|---|---|
| 5mm | 10A | 24mm | clic-25 | 小 |
| 13A | 28mm | clic-28 | 小 | |
| 16A | 33mm | clic-36 | 大 | |
| 20A | 34mm | clic-40 | 大 | |
| 10mm | 10A | 34mm | clic-36 | 大 |
| 13A | 38mm | clic-36 | 大 | |
| 16A | 43mm | clic-40 | 大 |
クリックの併用

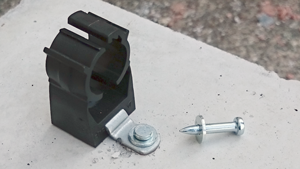

コンクリートピン、ガス式鋲打機対応 クリック専用ブラケット
ガス式鋲打ち機、ピン打ち機用に開発されたクリック専用のブラケットです。
鋲打ち機に使用することはもちろん、ブラケットを使用することで口径の小さなクリックにつきましても、横の取付が可能となり、無理に広げてアンカー打ちを行う必要が不要になります。
羽付のブラケットは羽部分をノズルにはめ込み、片手での天井打ち、壁打ちが可能になっておりますので、飛躍的な作業工数の削減、工期短縮を実現します。
| 名 称 | 素 材 |
|---|---|
| ブラケット | 溶融亜鉛処理鋼板 2mm厚 |
| ブラケット羽付 | 溶融亜鉛処理鋼板 2mm厚 |
コンクリートピンについて
ブラケットは、小口径の全サイズ、全機種に共通です。
コンクリートピンの詳細に関しましては、各メーカーにお問い合せ下さい。
羽の付いていないタイプでも、ガス式鋲打機で使用可能です。
ガス式鋲打機について
羽付ブラケットには、株式会社マックス社開発のプラスティックアダプターが取付済みです。
ブラケットは、小口径の全サイズ、全機種に共通です。
クリック本体にブラケットを取り付けた状態での納入も可能です。お問い合わせください。
その他、各鋲打ち機、ピン打ち機の詳細に関しましては、各メーカーにお問い合わせください。
大口径 アクセサリー
大口径用スペーサー
取り付けるパイプに勾配を付けたり、支持高さを調節する事が可能です。ブロックのように積み重ねができ、5mm単位の調節が可能です。
クリック本体中央取り付け穴に１個、又は左右取り付け穴にそれぞれ１個ずつ２個、取り付けて使用します。
| 高 さ | 底辺寸法 | 材 質 |
|---|---|---|
| 5.0mm | 40 ｘ 30 | ポリアミド6 |
| 7.5mm | 40 ｘ 30 | ポリアミド6 |
| 10.0mm | 40 ｘ 30 | ポリアミド6 |
| 15.0mm | 40 ｘ 30 | ポリアミド6 |
| 20.0mm | 40 ｘ 30 | ポリアミド6 |
| 25.0mm | 40 ｘ 30 | ポリアミド6 |
| 30.0mm | 40 ｘ 30 | ポリアミド6 |

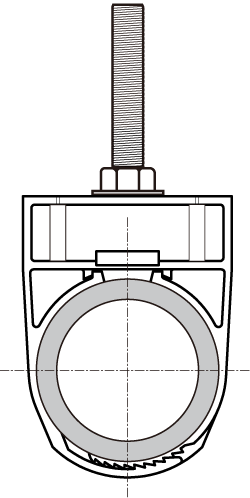

大口径用フラットナット
クリック大口径本体に挿入して、取り付けボルト、吊下げボルトに対応します。
| 対応ネジ径 | 寸 法 | 材 質 |
|---|---|---|
| 3/8（3分） | 20 x 20 x 5 | 鉄、亜鉛メッキ |
| M8 | 20 x 20 x 5 | 鉄、亜鉛メッキ |
| M12 | 20 x 20 x 5 | 鉄、亜鉛メッキ |
| M12 | 20 x 20 x 5 | ステンレス |
