只今、在庫状況が少量となっております。
御検討の際には、御手数ではございますが、在庫状況のお問い合せをお願い申し上げます。
ご迷惑をお掛けし大変申し訳ございません。

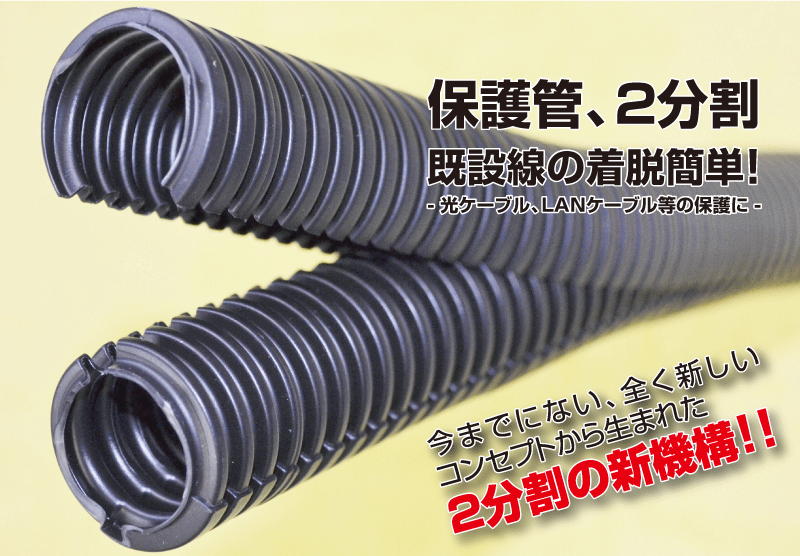

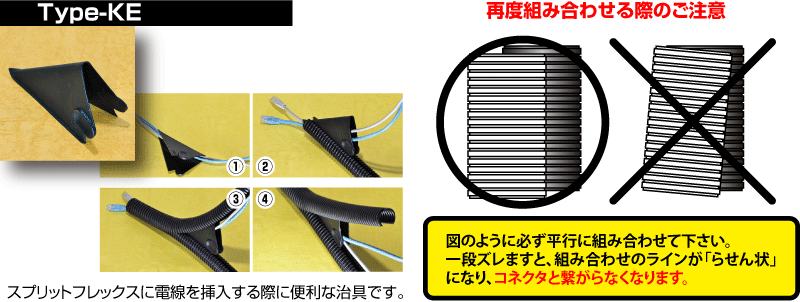

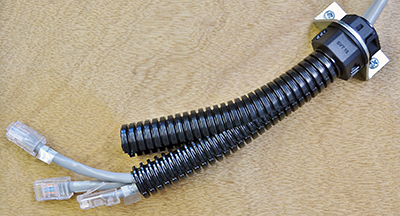

使用方法

1:スプリットフレックスを被せます
2:対になるスプリットフレックスを重ねます
3:これで内容物の保護が完了します
4:次に割れている専用コネクタを取付けます
5:パチッと音がするまで確実にロックします
6:続いて割れている専用ナットを取付けます
7:パチッと音がするまで確実にロックします
8:最後にコネクタをナットでロックします

専用のコネクタとナットをご使用いただくと、作業が非常に簡単になります。

サ イ ズ

電線保護管

型 式:
EWT-PA

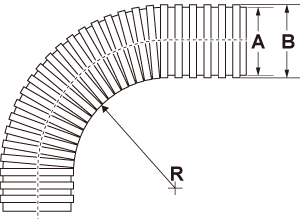

内径A
(mm)
内径B
(mm)
最小
曲げ半径
重量
kg/100m
長さ
巻(m)
EWT-PA M10/P7 6.2 11.2 70.0 3.1 50
EWT-PA M12/P9 7.9 12.9 75.0 4.0 50
EWT-PA M16/P11 10.3 15.8 100.0 7.0 50
EWT-PA M20/P16 13.9 21.0 120.0 9.3 50
EWT-PA M25/P21 20.5 28.3 170.0 14.0 50
EWT-PA M32/P29 26.6 34.5 180.0 18.5 25
EWT-PA M40/P36 32.0 41.8 200.0 27.5 25
EWT-PA M50/P48 43.0 54.2 240.0 32.0 25
型 式:
EWT-PP
内径A
(mm)
内径B
(mm)
最小
曲げ半径
重量
kg/100m
長さ
巻(m)
EWT-PP M10/P7 6.2 11.2 55.0 2.7 50
EWT-PP M12/P9 7.9 12.9 60.0 3.4 50
EWT-PP M16/P11 10.3 15.8 75.0 5.0 50
EWT-PP M20/P16 13.9 21.0 85.0 7.3 50
EWT-PP M25/P21 20.5 28.3 130.0 10.9 50
EWT-PP M32/P29 26.6 34.5 140.0 16.2 25
EWT-PP M40/P36 32.0 41.8 160.0 21.8 25
EWT-PP M50/P48 44.0 54.2 170.0 25.0 25

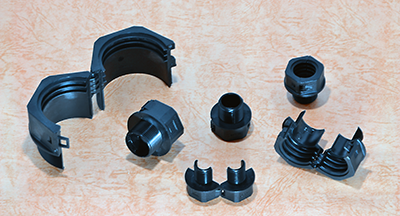

電線保護管用 コネクター

型 式:
SVT
適合
split-flex
固定ネジ
サイズ
EH
(mm)
GL
(mm)
LW(内径)
(mm)
D(外径)
(mm)
SW1
(mm)
SVT M16x1.5/11 M16/P11 M16 15.0 15.0 11.0 30.0 26.0
SVT M20x1.5/11 M16/P11 M20 15.0 15.0 15.0 30.0 26.0
SVT M20x1.5/16 M20/P16 M20 15.0 15.0 15.0 32.0 28.0
SVT M25x1.5/16 M20/P16 M25 15.0 15.0 21.0 32.0 28.0
SVT M25x1.5/21 M25/P21 M25 20.0 15.0 21.0 40.0 36.0
SVT M32x1.5/21 M25/P21 M32 20.0 15.0 27.0 40.0 36.0
SVT M32x1.5/29 M32/P29 M32 20.0 15.0 27.0 50.0 46.0
SVT M32x1.5/36 M40/P36 M32 20.0 15.0 27.0 62.0 55.0
SVT M40x1.5/29 M32/P29 M40 20.0 15.0 35.0 50.0 46.0
SVT M40x1.5/36 M40/P36 M40 20.0 15.0 35.0 62.0 55.0
SVT M50x1.5/36 M40/P36 M50 20.0 20.0 44.0 62.0 55.0
SVT M50x1.5/48 M50/P48 M50 25.0 20.0 44.0 72.0 65.0
SVT M63x1.5/48 M50/P48 M63 25.0 20.0 57.0 72.0 65.0

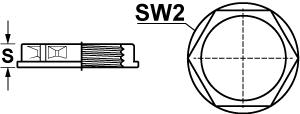

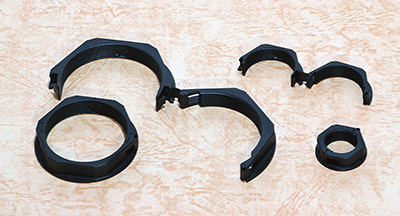

電線保護管用 コネクター固定用ナット

型 式:
GMT
固定ネジ
サイズ
S
(mm)
SW2
(mm)
最大外径
(mm)
GMT M16x1.5 M16 10.0 26.0 31.0
GMT M20x1.5 M20 10.0 26.0 31.0
GMT M25x1.5 M25 10.0 28.0 33.0
GMT M32x1.5 M32 10.0 36.0 43.0
GMT M40x1.5 M40 12.0 46.0 53.0
GMT M50x1.5 M50 12.0 56.0 63.0
GMT M63x1.5 M63 12.0 71.0 80.0

材 質

  EWT-PA EWT-PP SVT(コネクター) GMT(ナット)
材  質 ポリアミド6 ポリプロピレン ポリアミド6 ポリアミド6
耐  熱 -40~140℃ -40~130℃ -40~110℃ -40~110℃
瞬間耐熱 160℃ 150℃ 140℃ 140℃
燃 焼 性 UL94-HB UL94-V2 UL94-V0 UL94-V0
耐 荷 重 1,200N/100mm以下 600N/100mm以下
高気密性 IP54 IP54
RoHS指令 対応 対応 対応 対応
